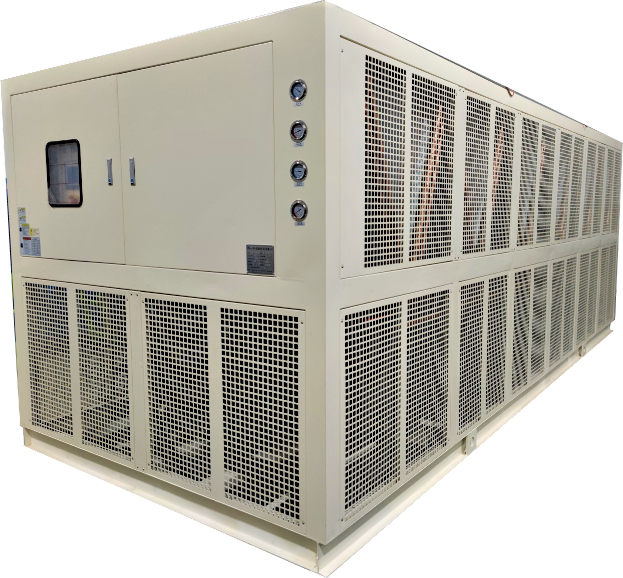

陶瓷制造行業的生產過程伴隨著高溫燒結（1200-1800℃）、精密成型和快速冷卻等關鍵環節，從窯爐窯體的冷卻保護，到成型模具的溫度控制，再到釉料固化的降溫調節，每一個環節的溫度管理都直接影響陶瓷的致密度、強度和表面質量。冷水機作為關鍵溫控設備，需在高溫輻射（環境溫度 40-60℃）、粉塵密集的工況下，提供 5-40℃的寬域控溫能力（精度 ±1℃），同時具備耐高溫沖擊、抗磨損和穩定運行的特性。陶瓷制造用冷水機的選型與運行，是平衡生產效率、產品品質與設備壽命的核心環節，更是推動陶瓷制品向高性能、精密化發展的重要支撐。

一、陶瓷制造行業對冷水機的核心要求

（一）耐高溫沖擊與熱循環負荷

陶瓷高溫特性對冷卻系統提出極致要求：

? 陶瓷窯爐窯墻冷卻需承受 1500℃以上輻射熱，冷卻水溫需控制在 35±2℃，熱流密度達 80-150kW/m2，停水 10 分鐘即可能導致窯體開裂；

? 輥道窯的傳動輥需維持 200-400±5℃，溫度波動超過 ±10℃會導致陶瓷坯體變形（翹曲度≥1mm/m）；

? 快速冷卻段需精準控制降溫速率（10-20℃/min），速率偏差會導致陶瓷內應力超標（破碎率增加 20%）。

某日用陶瓷廠因窯爐冷卻系統故障，導致窯墻局部過熱，窯體出現 2mm 裂紋，被迫停窯維修 48 小時，直接損失超 300 萬元。

（二）抗磨損與粉塵防護能力

生產環境的特殊性對設備構成嚴峻挑戰：

? 冷卻系統需耐受陶瓷粉塵（Al?O?、SiO?顆粒，硬度 6-7 Mohs）的磨損，管路彎頭需采用高鋁陶瓷內襯，年磨損速率≤0.1mm；

? 與冷卻水接觸的部件需采用 316L 不銹鋼或雙相不銹鋼，防止高溫下的電化學腐蝕（年腐蝕速率≤0.05mm）；

? 設備防護等級需達到 IP55 以上，能在粉塵濃度≥150mg/m3、相對濕度 90% 的環境中穩定運行（無電氣短路風險）。

某特種陶瓷廠因冷卻器被陶瓷粉末堵塞，導致輥道窯傳動輥溫度失控，一批次氧化鋁陶瓷基板平整度偏差從 0.5mm 增至 2mm，產品報廢損失超 200 萬元。

（三）高可靠性與連續生產保障

陶瓷生產的連續性要求設備極致穩定：

? 冷水機組需支持 365 天連續運行（MTBF≥8000 小時），平均維修時間≤1 小時，避免生產線停窯（每小時損失≥5 萬元）；

? 關鍵系統（如窯爐、成型區）需采用 N+1 冗余設計，單機組故障時切換時間≤15 秒，確保冷卻不中斷；

? 能在極端環境溫度（-10℃至 45℃）下正常運行，低溫啟動時間≤5 分鐘，高溫工況制冷量衰減≤8%。

二、不同陶瓷制造場景的定制化冷卻方案

（一）陶瓷燒成：窯爐與輥道冷卻

1. 陶瓷窯爐冷卻系統

某建筑陶瓷廠采用該方案后，窯爐耐火材料壽命從 2 年延長至 3 年，年減少大修成本 500 萬元。

? 核心挑戰：陶瓷窯爐（隧道窯 / 輥道窯）的窯墻、窯頂和窯門需冷卻，窯體表面溫度需控制在≤300℃，高溫會導致耐火材料剝落和窯體變形。

? 定制方案：

? 采用高壓螺桿冷水機（工作壓力 1.0-1.5MPa），制冷量 800-3000kW，為窯體水套供水，水溫控制在 35±1℃；

? 冷卻水路采用分區設計（預熱帶 / 燒成帶 / 冷卻帶獨立回路），燒成帶水流速≥1.5m/s，強化散熱；

? 與窯爐控制系統聯動，根據燒成溫度（1200-1800℃）自動調整冷卻水量，避免局部過熱。

1. 輥道窯傳動輥冷卻系統

? 核心挑戰：輥道窯傳動輥（直徑 50-150mm）在高溫區運行時溫度升至 400-600℃，需冷卻至 200±5℃，高溫會導致輥體彎曲（直線度偏差≥0.5mm/m）。

? 定制方案：

? 采用渦旋式冷水機（制冷量 100-500kW），為傳動輥內部水冷通道供水，水溫控制在 25±1℃；

? 輥內水路采用螺旋形流道設計（增加換熱面積 30%），進出口溫差控制在 5-8℃；

? 系統配備紅外測溫儀，實時監測輥面溫度，偏差超限時自動調整對應區域冷卻水量。

（二）陶瓷成型：模具與壓機冷卻

1. 陶瓷模具冷卻系統

? 需求：陶瓷干壓模具（壓力 50-200MPa）需冷卻，模具溫度需控制在 50±2℃，高溫會導致坯體粘模（脫模不良率增加 15%）和模具壽命縮短。

? 方案：

? 采用水冷式冷水機（制冷量 50-200kW），為模具冷卻套供水，水溫控制在 15±1℃，流量穩定性 ±2%；

? 模具水路采用隨形設計（距離型腔表面 8-15mm），確保溫度均勻性（溫差≤2℃）；

? 與壓機控制系統聯動，壓制周期（10-30 秒）內自動調節冷卻強度，保壓階段強化冷卻。

1. 陶瓷注射成型冷卻系統

? 需求：陶瓷注射成型模具需快速冷卻，將坯體從熔融溫度（150-200℃）降至 60℃以下，冷卻時間占成型周期的 60%，效率低下會制約產能。

? 方案：

? 采用高效螺桿冷水機（制冷量 100-400kW），為模具水套和冷卻板供水，水溫控制在 10±1℃；

? 冷卻系統采用 “急冷 + 慢冷” 兩段式設計，先快速降溫至 100℃（速率 10℃/s），再緩慢降至 60℃；

? 配備板式換熱器和儲冷罐，利用谷電時段蓄冷，降低運行成本（節省電費 25%）。

（三）陶瓷深加工：釉燒與拋光冷卻

1. 釉燒窯冷卻系統

某衛生陶瓷廠采用該方案后，釉面缺陷率從 10% 降至 2%，產品優等品率提升至 95%。

? 核心挑戰：陶瓷釉燒窯需控制降溫速率（5-15℃/min），確保釉料充分流平與固化，速率不當會導致釉面針孔、縮釉等缺陷（不良率≥8%）。

? 定制方案：

? 采用分段式冷卻設計，每段配備獨立冷水機組（制冷量 300-1000kW），控溫精度 ±1℃；

? 冷卻介質為軟化水，通過噴嘴霧化后與陶瓷表面換熱，避免直接接觸導致的釉面損傷；

? 與釉燒曲線聯動，根據釉料類型（低溫釉 / 高溫釉）自動調整冷卻速率，確保光澤度≥90 度。

1. 陶瓷拋光機冷卻系統

? 需求：陶瓷拋光機（磨頭轉速 1500-3000rpm）的磨頭和冷卻噴嘴需冷卻，磨頭溫度需控制在 60±5℃，高溫會導致拋光片磨損加劇（壽命縮短 40%）。

? 方案：

? 采用高壓冷水機（工作壓力 1.5-2.0MPa），制冷量 200-800kW，為磨頭冷卻套和噴淋系統供水；

? 冷卻水路采用雙回路設計（磨頭冷卻 / 表面噴淋獨立），噴淋水溫控制在 15±1℃，增強冷卻效果；

? 系統配備流量傳感器和壓力補償裝置，確保每個磨頭冷卻水量穩定（偏差≤3%）。

三、運行管理與維護策略

（一）防磨損與水質控制

1. 材質選擇與防護

? 高溫區域：窯爐冷卻采用 316L 不銹鋼管道 + 銅鎳合金換熱器，耐受高溫氧化和粉塵磨損；

? 磨損區域：在管路彎頭、水泵入口等部位采用高鋁陶瓷內襯或雙金屬復合管，延長壽命 3-4 倍；

? 密封材料：選用氟橡膠（FKM）或全氟醚橡膠，耐受高溫（≤200℃）和陶瓷粉塵侵蝕，避免老化泄漏。

1. 水質處理方案

? 循環水標準：采用軟化水（硬度≤50mg/L），添加阻垢劑（如聚磷酸鹽）和緩蝕劑，pH 值控制在 7.5-8.5；

? 過濾系統：總進水口安裝自清潔過濾器（精度 100μm）+ 布袋除塵器，攔截陶瓷粉塵顆粒（效率≥98%）；

? 定期清洗：每 2 個月用高壓水沖洗換熱器（壓力 8-12MPa），每季度進行化學清洗（檸檬酸溶液），去除水垢和粉塵沉積。

某陶瓷集團通過嚴格的防磨損管理，冷卻系統管路更換周期從 1 年延長至 3 年，年維護成本降低 60%。

（二）高溫環境適應與能效優化

1. 設備散熱強化

? 高溫安裝：冷水機放置在窯爐 30 米以外的通風區域，機房配備強制排風系統（換氣次數≥20 次 /h），環境溫度控制在≤40℃；

? 隔熱措施：高溫管道采用硅酸鋁保溫（厚度≥60mm），表面溫度控制在≤50℃，減少冷量損失（≤5%）；

? 冷凝器優化：采用蒸發式冷凝器替代冷卻塔，在高溫環境下制冷效率提升 15%，節水 50% 以上。

1. 節能運行策略

? 變頻控制：根據窯爐負荷、生產班次自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；

? 余熱回收：利用窯爐冷卻回水（60-80℃）加熱坯體干燥熱風或廠區供暖，年節約標準煤 3000 噸；

? 某陶瓷廠應用后，冷水機年耗電量下降 100 萬度，折合減少碳排放 650 噸。

（三）可靠性保障與應急處理

1. 預防性維護計劃

? 日常檢查：每日記錄進出水溫度、壓力、流量（偏差≤5%），監聽設備運行聲音，檢查管路有無泄漏；

? 定期保養：每運行 800 小時更換過濾器濾芯，每 1600 小時更換冷凍油和干燥過濾器，清潔冷凝器；

? 年度檢修：進行壓力試驗（1.5 倍工作壓力）、電機絕緣測試（≥1MΩ）和壓縮機性能檢測。

1. 應急處理預案

? 冷卻中斷：立即啟動備用冷水機和應急水泵（切換時間≤15 秒），同時降低窯爐升溫速率（降至 50%）；

? 管路泄漏：采用帶壓堵漏工具臨時處理，隔離故障回路，啟用備用回路維持核心區域冷卻；

? 停電故障：啟動柴油發電機（確保 1 分鐘內供電），優先保障窯爐傳動輥和窯體冷卻系統運行。

四、典型案例：大型建筑陶瓷廠冷卻系統設計

（一）項目背景

某大型建筑陶瓷廠（年產瓷磚 1000 萬平方米）需建設綜合冷卻系統，服務于 3 條輥道窯、8 臺拋光機、10 臺成型壓機及輔助設備，要求系統總制冷量 5000kW，控溫精度 ±1℃，年運行時間 7200 小時。

（二）系統配置

1. 冷卻架構：

? 窯爐區：5 臺 800kW 高壓螺桿冷水機（4 用 1 備），為輥道窯和傳動輥冷卻，水溫控制 35±1℃；

? 成型區：6 臺 200kW 渦旋冷水機，服務成型模具和注射成型設備，控溫精度 ±1℃；

? 深加工區：4 臺 300kW 高壓冷水機，為拋光機和釉燒窯冷卻，總循環水量 3000m3/h。

1. 安全與節能設計：

? 全系統采用 N+1 冗余設計，關鍵管路安裝防磨陶瓷內襯，電氣防護等級 IP55，適應陶瓷車間環境；

? 安裝智能能源管理平臺，實現負荷動態調節、余熱回收和遠程監控，綜合節能率≥20%；

? 配備應急儲水罐（容量 500m3）和柴油發電機，確保極端工況下核心冷卻不中斷。

（三）運行效果

? 產品品質：瓷磚平整度偏差≤0.5mm/m，釉面光澤度提升至 95 度，破碎率從 5% 降至 1%；

? 設備壽命：窯爐耐火材料壽命延長至 3 年，拋光磨頭更換周期延長 50%；

? 成本效益：單位產品冷卻能耗降至 60kWh / 噸，年節約電費 300 萬元，投資回收期 3.5 年。

陶瓷制造行業的冷水機應用，是 “高溫散熱” 與 “耐磨防護” 的完美結合，它不僅能保障陶瓷生產的穩定運行和產品品質，更能通過節能設計降低生產成本。隨著陶瓷技術向功能化（電子陶瓷、結構陶瓷）、超薄化（厚度≤3mm）發展，冷水機將向 “更高壓力（≥2.0MPa）、智能熱流調控、零排放冷卻” 方向發展。選擇專業的陶瓷制造冷水機，是實現高效、高品質陶瓷生產的關鍵支撐。
